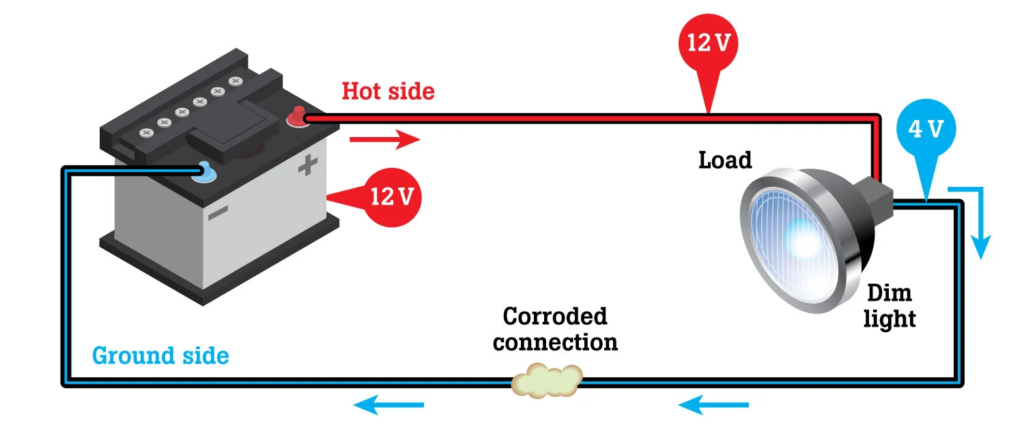

1. Sụt áp là gì?

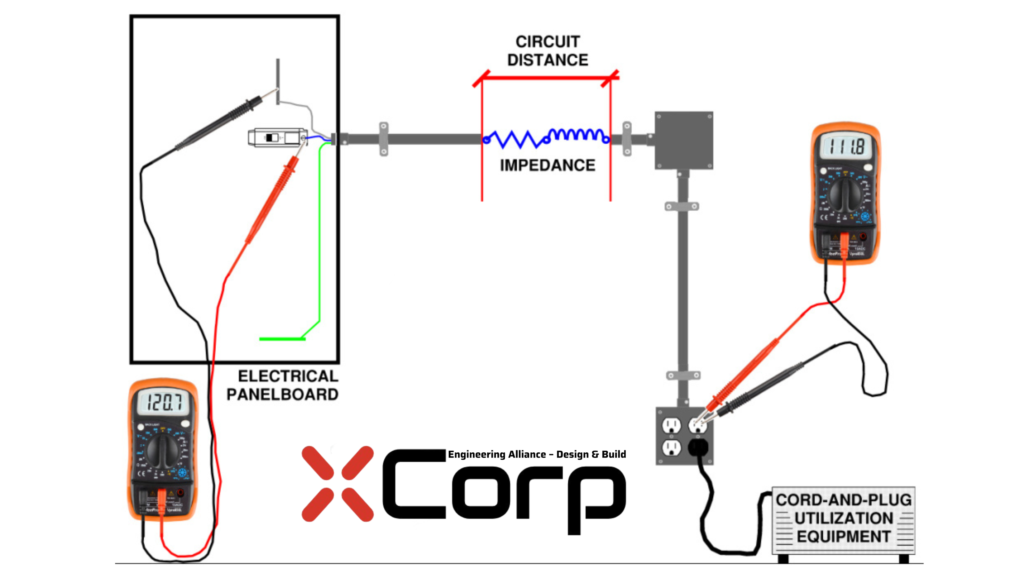

Là sự giảm điện áp trên đường dây do điện trở và độ dài dây. Đường càng dài, dòng càng lớn → sụt áp càng nhiều.

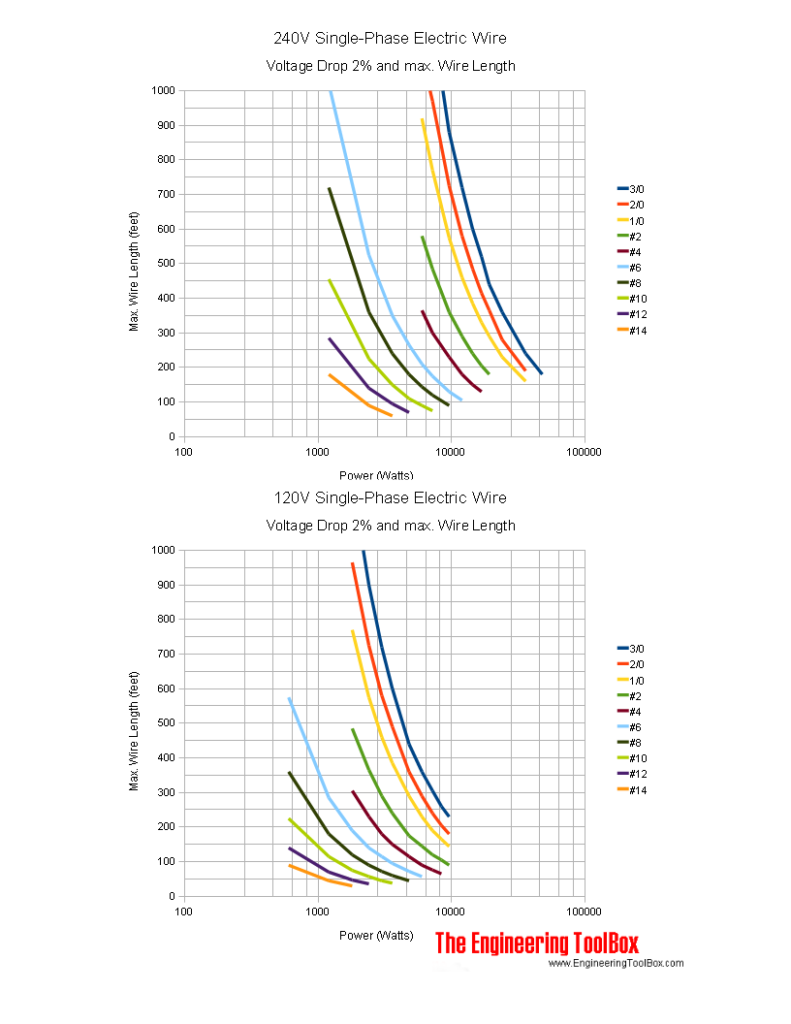

2. Mức sụt áp cho phép theo TCVN
– Mạng hạ thế: sụt áp ≤ 5% từ tủ điện đến thiết bị.
– Với thiết bị nhạy cảm: nên ≤ 3%.
3. Công thức tính sụt áp

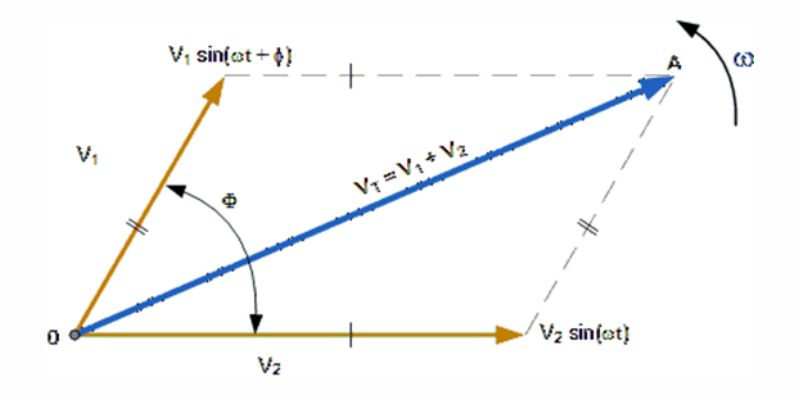

✅ Mạch 1 pha (AC):
ΔU = 2 × I × R × L
✅ Mạch 3 pha (AC):
ΔU = √3 × I × R × L
Trong đó:
– I: Dòng điện tải (A)
– R: Điện trở dây (Ω/m)
– L: Chiều dài dây một chiều (m)
4. Cách tra điện trở dây dẫn (dây đồng)
| Tiết diện (mm²) | R (Ω/km) |
| 2.5 | 7.41 |
| 4 | 4.61 |
| 6 | 3.08 |
| 10 | 1.83 |
| 16 | 1.15 |
| 25 | 0.727 |
| 35 | 0.524 |
🔺 Nhôm: nhân thêm ~1.6 lần.
5. Ví dụ thực tế
🧮 Cấp điện cho động cơ 3 pha, công suất 15kW, cosφ = 0.85, khoảng cách 60m, dùng dây đồng 10mm².
– Tính dòng điện:
I = 15000 / (√3 × 400 × 0.85) ≈ 25.5A
– Điện trở R = 0.00183 Ω/m
– Sụt áp:
ΔU = √3 × 25.5 × 60 × 0.00183 ≈ 4.86V
– % sụt áp = 4.86 / 400 × 100 ≈ 1.2%
✅ Đạt yêu cầu (< 5%)
6. Lưu ý
– Nếu sụt áp quá cao → tăng tiết diện dây, rút ngắn dây, nâng cosφ.

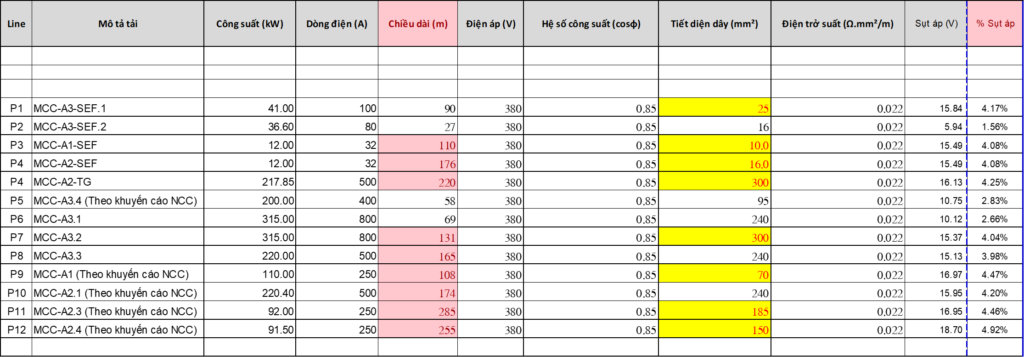

– Có thể dùng file Excel hoặc phần mềm để tính nhanh.
